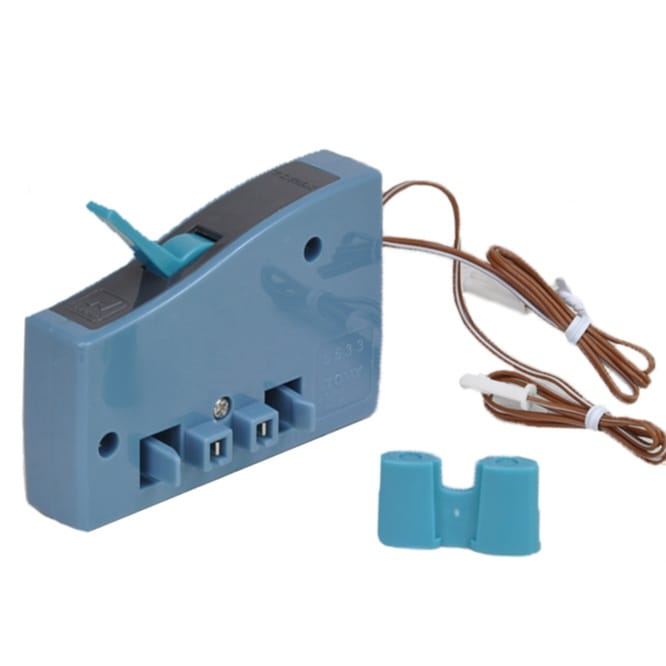

TOMIX 5533 電源切換開關 2輸入/4輸出 交叉波口用

TOMIX 5533 電源切換開關 2輸入/4輸出 交叉波口用

電源迴路切換裝置的控制盒，能同時切換兩個供電系統。

特點
● 用於切換電動雙交叉通道N-PX280的同時，還能切換供電線的開關
● 需使用Next Neo的電源單元
● 一個開關可同時切換兩個供電系統的輸入

產品內容
● 通用開關盒N
● 貼紙：用於指示ポイント的標籤

以下是電源切換開關的具體使用方法介紹，並以案例說明其應用。

電源切換開關的主要用途包括
「ポイント的通電補助」
「連接開關」
「選擇開關」

【電源切換開關內部接線模式圖】

圖示為電源切換開關的內部配線模式圖。

從G進入的輸入信號在槓桿後方輸出至I插口，而在槓桿前方則輸出至J插口。H插口則無論槓桿位置如何始終保持輸出。

【道岔通電補助的使用方法】

如果在N的末端列車速度下降，則可能出現電壓下降的情況。這時使用電源切換開關可以補充通電。
上方圖示為概念圖，顯示的是非常短的情景在這種小規模情景中，通常不會出現問題，但在較大型的情景下可能會需要此功能。

【連接開關的使用方法-１】

這是一個的佈局範例，透過間隔區分一條貨運台，可以使兩列列車停靠。

【連接開關的使用方法-２】

利用TCS信號機的「無通電時紅燈模式」和「抑速顯示＋無通電時紅燈模式」，可以像「出發信號機」一樣享受樂趣。（僅限於具有上述模式的TCS五燈式信號機）

【選擇開關的使用方法】

這是一個可以在一條貨運台上控制兩列列車的範例。隨附說明書中還記載了「選擇兩個反向區間（使用N-PX280）」的其他範例。

這些使用方法展現了電源切換開關的多樣性和實用性，無論是電壓補充、連接管理還是選擇運行方案，皆可有效提升模型鐵道的操作體驗。
